Blender 259日目。「中世風の家のモデリング」その1。

はじめに


今回からは「Grant Abbitt」氏が2018年11月に公開したチュートリアル動画で勉強していきたいと思います。
中世風の家のモデリングを通して、基本的なUV展開が学べるような動画になっています。


今回の作業


最初の立方体から始めていきます。


Y軸方向に伸ばして3つ作りました。
※中間を3分割してあります。


面選択モードで、両端の面を微妙に回転させておきます。
※こうすることで自然な木の感じが表現できるそうです。


すべてのオブジェクトに若干のひねりをつけました。


平面を4つ作りました。


さらに2個、細長いオブジェクトを作りました。


このままではスケール(拡大縮小)が各オブジェクトでバラバラになっています。


「Ctrl+A」を押して「拡大縮小」を「適用」します。


スケールが「1」に設定しなおされました。


「Ctrl+A」ですべてのオブジェクトのスケールを「1」にしました。


左を3Dビュー、右上をUVエディター、右下をノードエディターの画面にしました。


「U」→「展開」でUV展開をします。


右上の画面にUV展開されました。


使いたい画像を右下のノードエディターにドラッグアンドドロップしました。
しかし、このままでは画像が歪んでしまっています。
これを修正していきます。


右上のUVエディターから画像を開きます。


UVエディター上で、頂点をドアの位置にあわせました。
これでドアの画像がうまく展開されるようになりました。


棒状のオブジェクトは、そのままUV展開をするといびつになってしまいます。

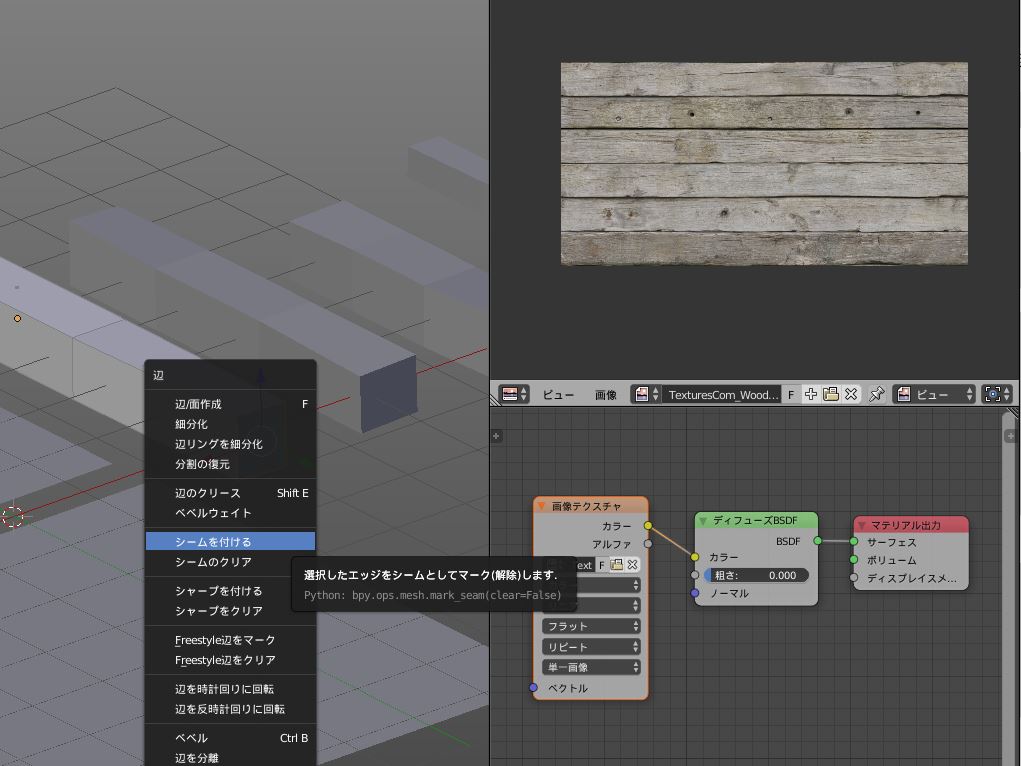

これを防ぐために「Shift+E」で「シーム」を付けていきます。


赤色の線の部分にシームを付けました。


「U」→「展開」でUV展開をしました。
きれいにUV展開されました。


「Shift+Space」でUVエディターのみ表示にして、
島選択モードでいい感じの位置に合わせていきます。


こんな感じにテクスチャを乗せることができました。


ここまで


すべてのオブジェクトをUV展開してテクスチャを設定しました。
今日はここまでにします。動画は9分30秒まで進みました。
次回以降も動画の続きを勉強していきたいと思います。
(今回の作業時間:60分)
