Blender 38日目。「バイクのモデリング」 その4「シート」。

Blender 3DCG モデリング・マスター

Blender 3DCG モデリング・マスター


今日も↑の本で勉強していきます。
SECTION 4.2「バイクのモデリング」の続きをやりました。
今日は「シート」を作りました。


前回の続きからやっていきます。
いくつかの頂点が変な位置に移動していたので一部修正しました。


隠していたものを表示(H)を押して、
以前作ったシートの元となる面を表示させます。


面の大きさを調整しました。


押し出し(E)て厚みをつけました。


真ん中の辺をZ軸方向に移動させて凹ませます。


角をベベル(Ctrl+B)して丸みをつけました。
ベベルのセグメントは「3」、量は「0.18」にしました。

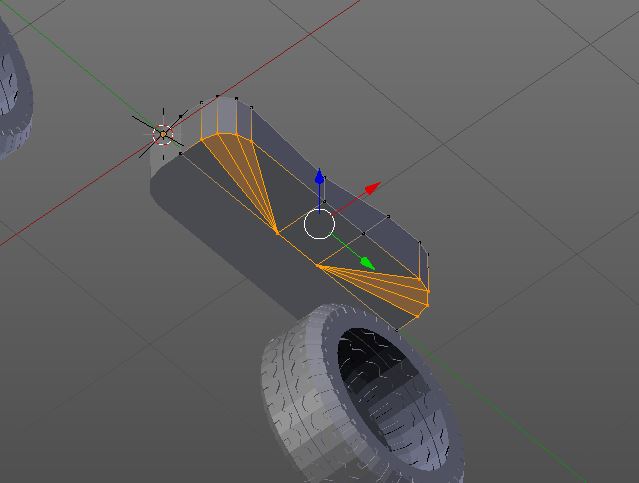

ナイフカット(K)で扇形に面を分割していきます。


裏側も扇形に分割していきます。
※「編集モード」で「L」キーを押しながら、
※マウスポインターを合わせてボディのメッシュ全体を選択して、
※「選択しているものを隠す(H)」にすると裏側の編集がしやすくなります。


シートができました。
次回は「ヘッドライト」を作っていく予定です。
