Blender 15日目。「ペットボトルのモデリング」

はじめに

Blender 3DCG モデリング・マスター

Blender 3DCG モデリング・マスター

今日も↑の本を進めていきます。
今日はSECTION 2.9「ペットボトルのモデリング」をやりました。
今回の題材では、いままでの復習と新しく下絵の使い方を学びました。


今回の作業


テンキーの「1」→「5」で平行投影にします。


プロパティパネルの「下絵」をonにします。


付録の下絵を配置します。
「編集モード」ですべての頂点を削除します。
※オブジェクトモードで削除すると頂点が作れなくなります。

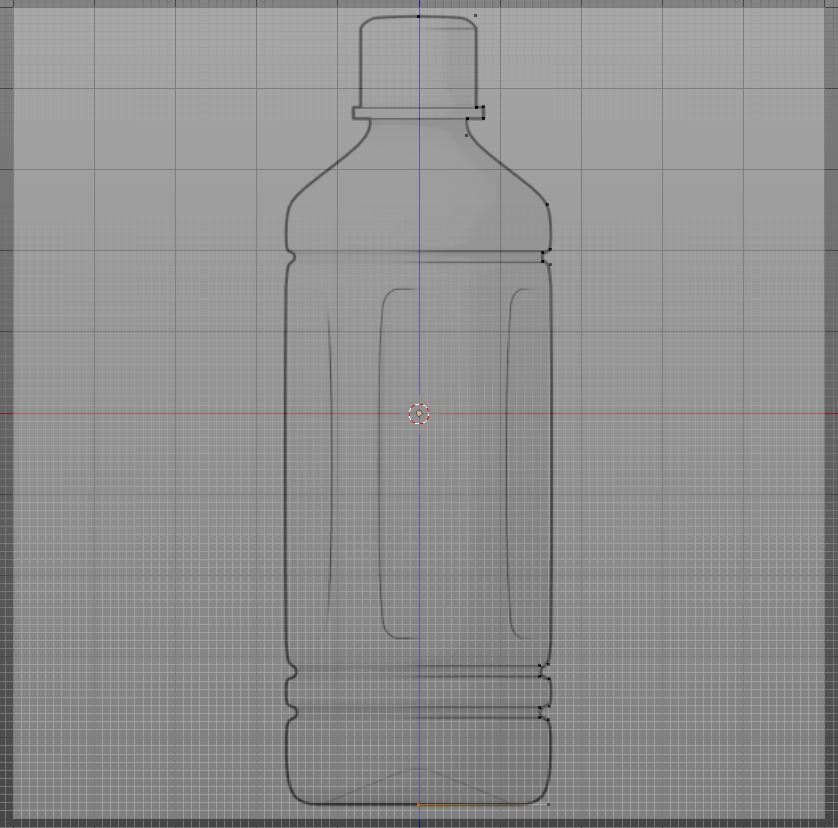

Ctrlを押しながら右半分に頂点を作っていきます。


あとで回転させるので、x軸の位置を0にします。


モディファイアーの「スクリュー」を選択します。


ベベル(Ctrl+B)で辺縁を好みの形に整えます。


下のほうまで丸くしました。


側面を3つ選択して、「面の差し込み(I)」をします。


新しく差し込んだ面をすべて選択します。


面を押し込みます(E)。
「E」→「S」と順に押すことで内側に向かって押し出すことができます。


ペットボトルができました。


トランスフォームパネルの「平均クリース」を設定することで、
「細分割曲面」を設定していても「シャープにしておきたい辺」を設定することができます。


完成


完成です。ふたの部分がちょっと長いかな?
